陶瓷制造作為傳承千年的傳統行業，其生產過程對溫度的精準控制直接影響坯體成型、釉面質量和成品強度。從原料球磨的降溫散熱，到成型模具的恒溫控制，再到窯爐急冷的速率調節，每一個環節的溫度管理都決定著陶瓷產品的致密度、光澤度和合格率 —— 數據顯示，釉料熔融溫度偏差 1℃會導致釉面光澤度下降 5%-8%，急冷速率不當會使陶瓷制品開裂率上升 10% 以上。冷水機作為陶瓷車間的關鍵溫控設備，需在高溫、多粉塵的環境中，提供 5-35℃的寬域控溫能力（精度 ±1℃），同時具備耐高溫腐蝕、防釉料堵塞和連續運行的特性。陶瓷制造用冷水機的選型與運行，是平衡傳統制瓷工藝穩定性、生產效率與產品品質的核心環節，更是推動傳統陶瓷行業向精細化、高端化轉型的重要支撐。

一、陶瓷制造行業對冷水機的核心要求

（一）精準溫控與產品穩定性

陶瓷材料特性對溫度波動極為敏感：

? 釉料制備需控制球磨溫度≤60±1℃，溫度過高會導致釉料顆粒團聚（粒徑偏差≥2μm），影響釉面平整度；

? 滾壓成型模具需維持 30-40±1℃，溫差過大會導致坯體厚度偏差（≥0.5mm），燒制后變形率增加；

? 窯爐急冷段需控制降溫速率（5-10℃/min），速率偏差超過 ±1℃/min 會導致制品內應力增大（開裂率上升 15%）。

某瓷磚廠因窯爐急冷溫控偏差（速率波動 ±2℃/min），導致一批次拋光磚邊角開裂率達 8%，直接損失超 300 萬元。

（二）耐高溫腐蝕與防堵塞能力

生產環境對設備構成嚴峻挑戰：

? 冷卻系統需耐受陶瓷原料中的長石、石英等硬質顆粒磨損，以及釉料中氟化物、重金屬氧化物的腐蝕，金屬部件需采用雙相不銹鋼（2205）；

? 與冷卻介質接觸的管路需安裝耐磨過濾器（精度 50μm），防止陶瓷粉末沉積堵塞流道（尤其在球磨和噴霧干燥環節）；

? 密封件需選用耐高溫氟橡膠（FKM），耐受車間環境溫度（夏季可達 40℃以上）和冷卻介質溫升，溶脹率≤5%。

某藝術陶瓷廠因冷卻器被釉料顆粒堵塞，導致成型模具溫度失控，一批次青花瓷坯體變形率達 20%，返工損失超 150 萬元。

（三）連續運行與能效優化

規模化生產要求設備極致穩定：

? 冷水機組需支持 365 天連續運行（MTBF≥10000 小時），平均維修時間≤1 小時，避免窯爐等關鍵設備停機（損失≥1 萬元 / 小時）；

? 需支持負荷動態調節（40%-100%），適應間歇式生產模式（如不同批次釉料制備的熱負荷波動）；

? 運行能效比（COP）需≥3.0，通過變頻調節降低空載能耗，單位產品冷卻能耗≤8kWh/㎡（以標準瓷磚計）。

二、不同陶瓷制造場景的定制化冷卻方案

（一）原料制備：球磨與噴霧干燥冷卻

1. 釉料球磨冷卻系統

某瓷磚廠采用該方案后，釉料顆粒均勻度提升至 95%，釉面缺陷率下降 60%。

? 核心挑戰：釉料球磨機（容量 5-50m3）運轉時因研磨發熱，料漿溫度會升至 60℃以上，高溫導致釉料性能劣化（懸浮性下降 30%）。

? 定制方案：

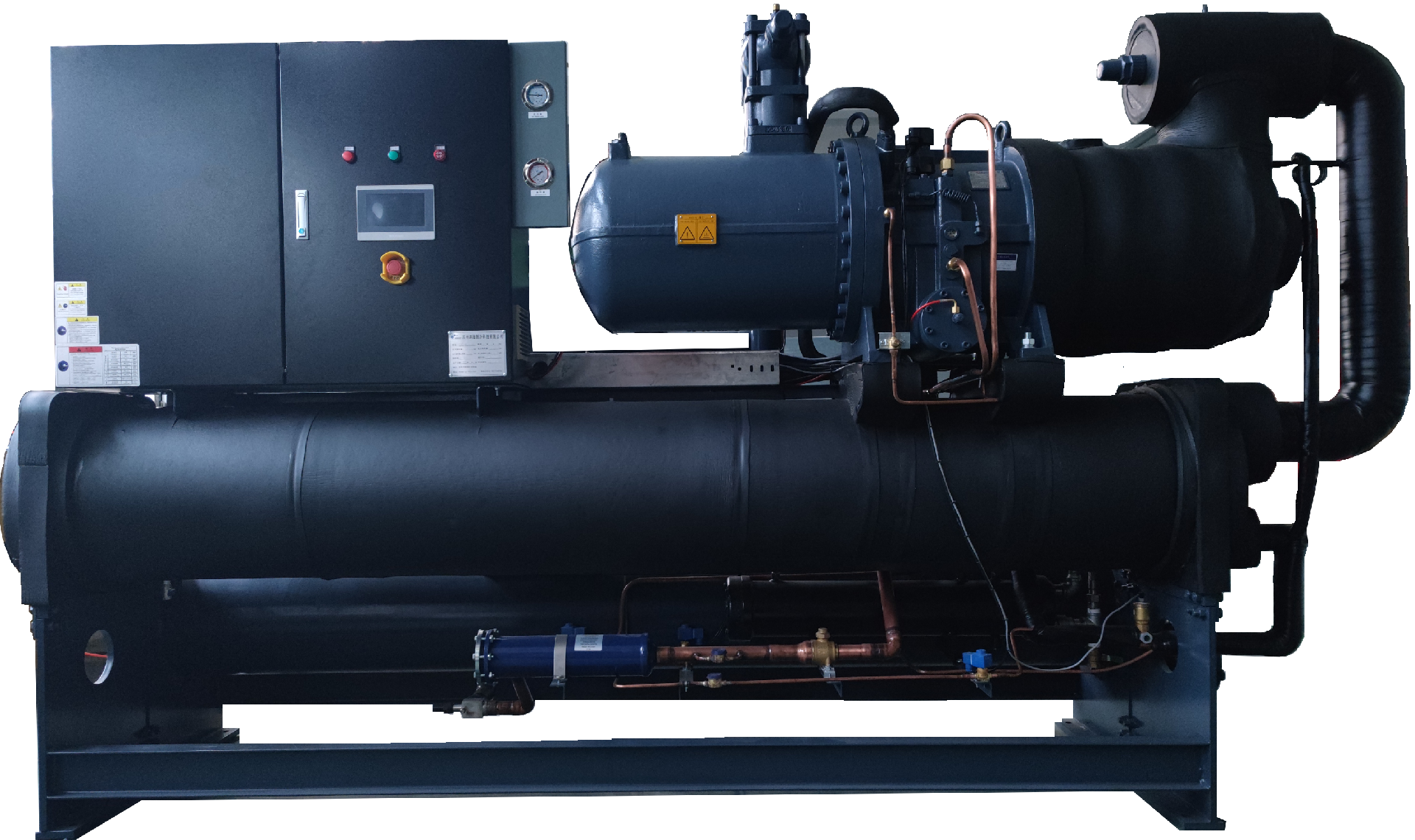

? 采用螺桿式冷水機（制冷量 100-500kW），為球磨機夾套供水，水溫控制在 15±1℃，確保料漿溫度≤60℃；

? 冷卻水路采用螺旋式流道設計，貼合球磨機筒壁，換熱面積增加 40%，降溫速率提升至 5℃/h；

? 與球磨機聯動，根據研磨時間（8-24 小時）和料漿溫度自動調整冷卻強度，避免過度冷卻導致能耗浪費。

1. 噴霧干燥塔冷卻系統

? 核心挑戰：陶瓷粉料噴霧干燥需將熱風從 200℃冷卻至 80℃以下，冷卻不足會導致粉料含水率超標（≥1%），影響后續成型。

? 定制方案：

? 采用高效冷水機（制冷量 200-1000kW），配合空氣冷卻器，將干燥塔出口風溫控制在 70±2℃；

? 冷卻系統采用 “高溫段間接換熱 + 低溫段直接噴淋” 復合設計，總換熱量提升 30%；

? 與干燥塔控制系統聯動，根據進料量（10-50t/h）自動調整冷卻水量，確保粉料含水率穩定（±0.2%）。

（二）成型加工：模具與壓機冷卻

1. 陶瓷成型模具冷卻系統

? 需求：滾壓 / 沖壓成型模具需維持 30-40±1℃，高溫會導致坯體脫模困難（變形率≥5%），低溫則影響坯體致密度。

? 方案：

? 采用渦旋式冷水機（制冷量 50-200kW），為模具內部流道供水，水溫控制在 15±1℃，流量穩定性 ±2%；

? 模具水路采用隨形設計（距離型腔表面 10-15mm），確保溫度均勻性≤±1℃，坯體厚度偏差≤0.3mm；

? 與成型機速度聯動（10-30 次 /min），自動調整冷卻強度，高速成型時增加 20% 冷量輸出。

1. 液壓壓機冷卻系統

? 需求：大型陶瓷壓機（壓力 3000-8000 噸）的液壓油需冷卻至 40±2℃，油溫過高會導致密封件老化（壽命縮短 50%）和壓力不穩定。

? 方案：

? 采用水冷式冷水機（制冷量 100-500kW），為液壓油冷卻器供水，水溫控制在 20±1℃，油溫差≤5℃；

? 冷卻系統配備油液過濾器（精度 10μm），攔截液壓油中的雜質，避免堵塞冷卻器；

? 與壓機 PLC 聯動，根據壓制次數和壓力自動調節冷卻流量，待機時降低流量節能 30%。

（三）燒成與裝飾：窯爐與施釉冷卻

1. 陶瓷窯爐急冷系統

某藝術陶瓷廠采用該方案后，瓷器開裂率從 12% 降至 2%，一級品率提升至 90%。

? 核心挑戰：陶瓷窯爐急冷段需將制品從 1000℃以上快速冷卻至 400℃以下，冷卻速率控制在 5-10℃/min，速率不當會導致制品開裂。

? 定制方案：

? 采用高壓冷水機（工作壓力 1.2MPa），制冷量 300-1500kW，為急冷段噴水嘴供水，水溫控制在 20±1℃；

? 急冷系統分三段控制（高溫段 / 中溫段 / 低溫段），通過調節水量和風壓精準控制降溫速率，偏差≤±0.5℃/min；

? 與窯爐溫度傳感器聯動，根據制品類型（日用瓷 / 建筑瓷 / 特種瓷）自動調整冷卻曲線，確保釉面光澤度≥85 度。

1. 施釉線冷卻系統

? 需求：陶瓷施釉后需冷卻至 60℃以下再進入燒成工序，高溫會導致釉料流掛（合格率下降 15%）和雜質附著。

? 方案：

? 采用風冷式冷水機（制冷量 50-200kW），為施釉線冷卻風幕供冷，風溫控制在 25±2℃；

? 冷卻風幕采用雙層設計（上吹 + 下吸），形成穩定氣流屏障，冷卻時間縮短至 30 秒以?xún)?nèi)；

? 與施釉機器人聯動，根據釉料類型（高溫釉 / 低溫釉）和厚度自動調整風速和溫度，確保釉面均勻。

三、運行管理與維護策略

（一）防腐蝕與防磨損管理

1. 材質選擇與防護

? 球磨區：與釉料接觸的管路采用雙相不銹鋼（2205），內壁噴涂耐磨陶瓷涂層（厚度≥0.5mm），使用壽命延長 3 倍；

? 窯爐區：高溫環境下的冷卻部件采用耐熱鋼（310S），密封件選用耐高溫全氟醚橡膠（FFKM），使用溫度≤200℃；

? 水路防護：所有管路彎頭采用大曲率設計（R≥3D），減少湍流磨損和顆粒沉積。

1. 系統清潔與過濾

? 多級過濾：主回路安裝耐磨過濾器（精度 50μm）+ 磁性分離器，球磨環節增加振動篩過濾，攔截陶瓷顆粒；

? 定期沖洗：每周用高壓水反向沖洗冷卻器（壓力 10-15MPa），每月用檸檬酸溶液（2% 濃度）循環清洗，去除水垢；

? 水質控制：采用軟化水（硬度≤50mg/L），添加耐磨劑和緩蝕劑，避免管路結垢和腐蝕。

某陶瓷企業通過精細化管理，冷卻系統平均無故障運行時間從 3000 小時延長至 8000 小時，維護成本降低 50%。

（二）能效優化與智能運行

1. 負荷動態調節

? 變頻控制：根據球磨機、窯爐開機臺數自動調整壓縮機轉速（30-60Hz），部分負荷時節能 30%-40%；

? 余熱回收：利用窯爐煙氣余熱（300-500℃）加熱原料或車間供暖，年節約天然氣消耗 20%；

? 某陶瓷廠應用后，冷水機年耗電量下降 120 萬度，折合減少碳排放 780 噸。

1. 工藝聯動策略

? 智能群控：多臺冷水機并聯運行時，按總冷量需求智能啟停（如 5 臺機組實現 20%-100% 負荷調節）；

? 生產計劃聯動：通過 MES 系統獲取燒成計劃，提前 2 小時啟動窯爐冷卻系統，確保溫度穩定；

? 數據監控：實時采集各環節溫度、能耗數據，生成單位產品能耗報告，優化冷卻參數。

（三）可靠性保障與應急處理

1. 預防性維護計劃

? 日常檢查：每日記錄進出水溫度、壓力、流量（偏差≤5%），檢查過濾器壓差和設備振動情況；

? 定期保養：每運行 2000 小時更換過濾器濾芯和冷凍油，每 4000 小時清潔冷凝器和蒸發器；

? 季節維護：夏季前清洗冷凝器（提高散熱效率 15%），冬季前檢查防凍液濃度（冰點≤-15℃）。

1. 應急處理預案

? 冷卻中斷：立即啟動備用冷水機（切換時間≤15 秒），窯爐降低燒成速度并啟動自然冷卻，減少制品報廢；

? 管路堵塞：?jiǎn)⒂脗溆眠^(guò)濾回路，采用壓縮空氣反吹堵塞管路，嚴重時切換備用水路；

? 停電故障：?jiǎn)⒂貌裼桶l(fā)電機（確保 10 分鐘內供電），優先保障窯爐急冷系統和液壓壓機冷卻。

四、典型案例：大型陶瓷廠冷卻系統設計

（一）項目背景

某大型陶瓷企業（年產瓷磚 5000 萬㎡、日用瓷 1000 萬件）需建設綜合冷卻系統，服務于 20 臺球磨機、10 條成型線、5 座大型窯爐及輔助設備，要求系統總制冷量 8000kW，控溫精度 ±1℃，符合陶瓷行業質量標準。

（二）系統配置

1. 冷卻架構

? 原料區：8 臺 600kW 螺桿冷水機（6 用 2 備），為球磨機和噴霧干燥塔冷卻，控溫精度 ±0.5℃；

? 成型區：10 臺 300kW 渦旋冷水機，服務成型模具和液壓壓機，控溫精度 ±1℃；

? 燒成區：6 臺 800kW 高壓冷水機，為窯爐急冷段和施釉線冷卻，總循環水量 5000m3/h。

1. 安全與節能設計

? 全系統采用防腐蝕耐磨設計（雙相不銹鋼管路 + 陶瓷涂層），多級過濾攔截陶瓷顆粒；

? 安裝智能能源管理平臺，實現余熱回收、變頻調節和遠程監控，綜合節能率≥30%；

? 關鍵設備采用 N+1 冗余設計，配備應急電源和泄漏檢測系統，確保生產連續和產品質量。

（三）運行效果

? 產品品質：瓷磚釉面光澤度提升至 90 度，開裂率從 8% 降至 1.5%，日用瓷一級品率達 95%；

? 生產效率：球磨時間縮短 15%，窯爐產能提升 20%，設備有效作業率從 80% 提升至 96%；

? 成本效益：?jiǎn)挝划a(chǎn)品冷卻能耗降至 6.5kWh/㎡，年節約電費 500 萬元，投資回收期 3 年。

陶瓷制造行業的冷水機應用，是 “傳統制瓷工藝” 與 “現代溫控技術” 的深度融合，它不僅能保障陶瓷坯體成型穩定、釉面質量?jī)?yōu)異和成品強度達標，更能通過智能管理降低生產成本。隨著陶瓷行業向功能化、藝術化發展（如特種陶瓷、藝術陶瓷），冷水機將向 “更高精度控溫、針對不同瓷種定制曲線、余熱深度回收” 方向發展。選擇專業的陶瓷制造冷水機，是實現傳統陶瓷行業品質升級和高效生產的關鍵支撐。
